Mappa dei PozziWell Map

Introduzione Introduction
Una mappa interattiva con vista aerea del sito: clicca sui pozzi per aprire le pagine dedicate. In fondo, un rendering 3D mostra in modo visuale la strumentazione installata. An interactive aerial map of the site: click on a borehole to open its dedicated page. At the bottom, a 3D rendering shows the installed instrumentation.

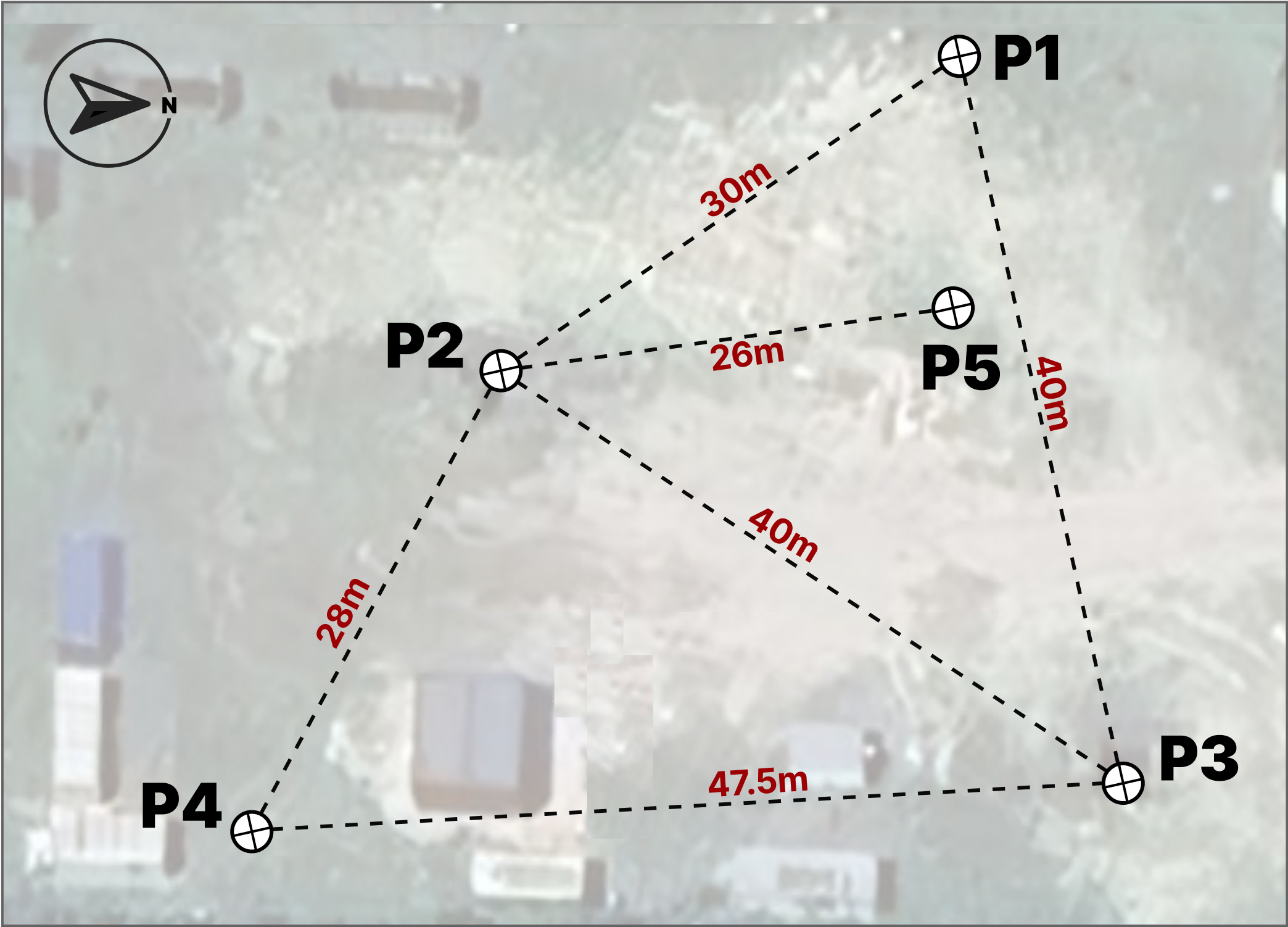

PITOP wells map
Mappa dei pozzi PITOP (clicca sui marker per aprire la pagina del pozzo). PITOP boreholes map (click a marker to open the borehole page).

I pozzi identificati come P1, P2, P3, P4 e P5 sono evidenziati con simboli circolari e le distanze tra le loro bocche sono indicate in metri. Questa rappresentazione fornisce un riferimento spaziale per la comprensione della posizione dei punti di acquisizione dati, facilitando le analisi geofisiche e gli studi di interazione tra i vari strumenti installati nei pozzi. Boreholes P1, P2, P3, P4 and P5 are highlighted with circular markers, and distances between wellheads are shown in meters. This provides a spatial reference for understanding data acquisition points and supports geophysical analyses and interaction studies among instruments installed in the boreholes.

In fondo alla pagina, la rappresentazione tridimensionale dei pozzi di PITOP evidenzia la strumentazione installata. Ogni pozzo è contrassegnato da specifici colori che indicano le diverse tecnologie utilizzate: At the bottom of the page, a 3D representation of PITOP boreholes highlights the installed instrumentation. Each borehole is marked with colors indicating different technologies:

  • Rosso: Sistema DAS (Distributed Acoustic Sensing). Red: DAS (Distributed Acoustic Sensing) system.
  • Magenta: Array di elettrodi (geoelettrica). Magenta: Electrode array (geoelectrics).
  • Giallo: Array di geofoni 3C. Yellow: 3C geophone array.
  • Blu: Piezometro. Blue: Piezometer.
PITOP 3D well instrumentation map
Rendering 3D dei pozzi con indicazione della strumentazione installata. 3D rendering of the boreholes and installed instrumentation.
